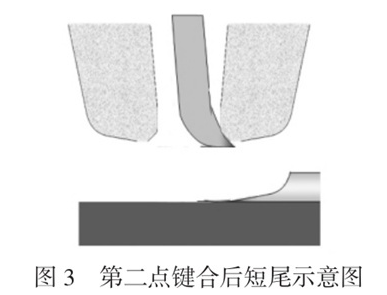

短尾是金絲鍵合打線過程中常見的一種故障，即鍵合完第二點後，金絲無法從劈刀孔中伸出用於形成下一點金球的尾線。圖 3 給出了金絲第二點鍵合後短尾的典型示意圖，對比圖 1(d)，扯斷金絲後，劈刀孔內的金絲無法被拉出劈刀孔，即無法形成尾線。通常情況，在短尾現象發生後，金絲尾線往往與劈刀內壁粘連，嚴重情況會堵塞劈刀。

按照短尾現象發生的時間，可以將短尾分成兩大類：

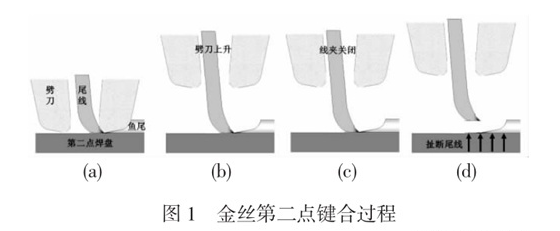

1) 以圖 1(c)中線夾關閉為臨界點，在此之前，金絲可能已經被切斷。這時雖然線夾處於打開狀態，由於尾線與劈刀之間、尾線與劈刀孔內壁之間存在粘附力和摩擦力，尾線仍然會被劈刀帶起，形成了第一類短尾；

2) 在圖 1(c)線夾關閉之後，在後續的扯斷尾線過程中，金絲尾線由於斷裂引起第二類短尾。

這兩類短尾現象產生的機理有所不同。第一類短尾形成的原因主要是尾線與劈刀之間的粘附力和摩擦力偏高，或者尾線與焊盤和金絲魚尾部分之間的拉脫力偏低。導致即使線夾處於開啟狀態，劈刀向上拉起動作仍然可以把尾線從焊盤上帶起，這樣，就無法通過向上拉起劈刀的動作，形成圖1(c)中較長的尾線；第二類短尾的形成，發生在扯線過程中，通過劈刀拉起和線夾關閉的動作，尾線已經在劈刀外預留了足夠長。但可能由於鍵合參數不當，或者金絲

損傷，導致扯線過程中，金絲尾線的斷口未出現在理想的位置，而是在靠近劈刀口或劈刀口內。
